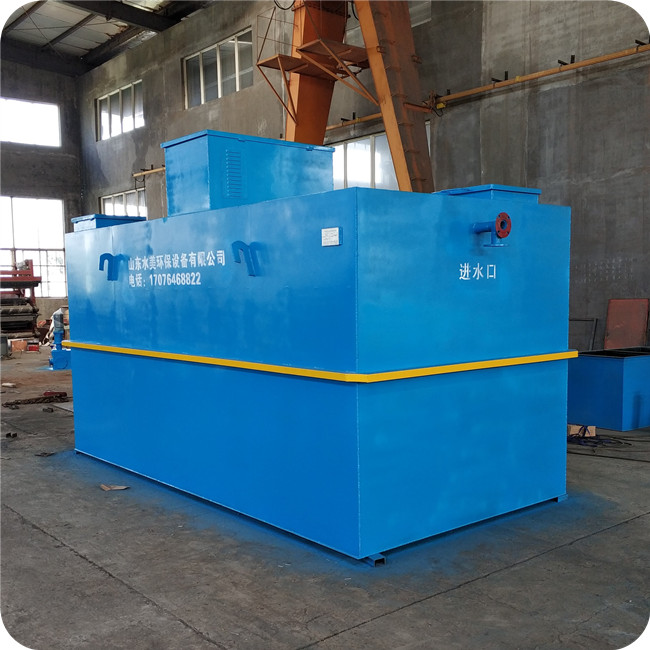

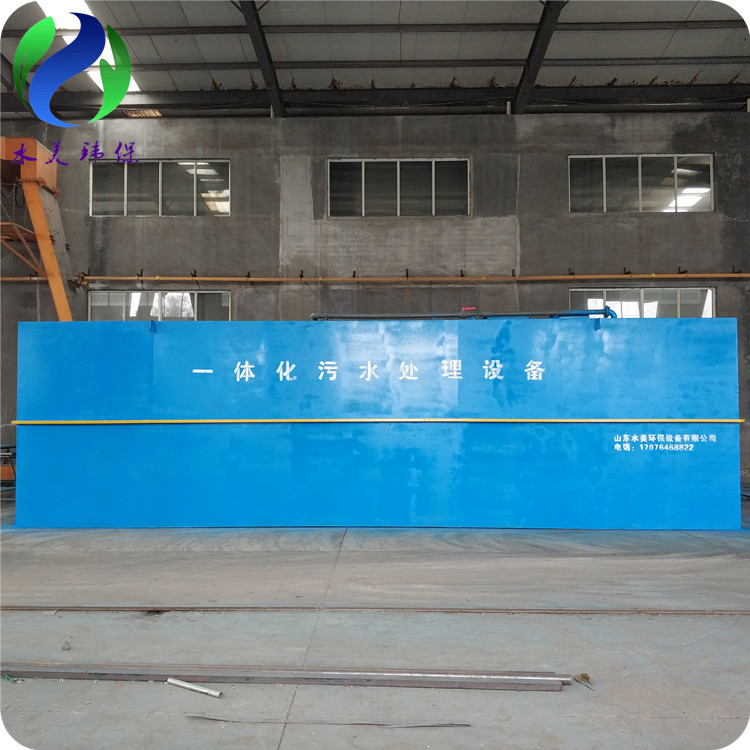

地埋式生活污水处理设备-产品图片

一.产品应用

一体生活污水处理设备采用世界上先进的生物处理工艺，集去除BOD、COD、NH-N于一身，是目前最高效、便捷的污水处理设备。它被广泛地用于宾馆、饭店、商场、高速服务区、办公楼、住宅小区、村庄、集镇、工厂、矿山、部队、旅游点、风景区等的生活污水处理，替代了去除率很低，处理后出水不能达到国家综合排放标准的化粪池。经过实际应用表明，WSZ生活污水处理装置是一种处理效果十分理想且管理方便的设备。

二.产品特点

(1)可埋入地表以下，地表可作为绿化或广场用地，因此该设备不占地表面积，不需盖房，更不需采暖保温。

(2)由二组设备为钢结构组成，采用国内首创的防腐涂料进行防腐。具有耐酸碱盐汽油煤油耐老化耐冲磨，能带锈防锈。设备一般涂刷该涂料之后，防腐寿命可达15年以上。

(3)AO生物处理工艺采用推流式生物接触氧化池，它的处理效果优于完全混合式或二、三级串联完全混合生物接触氧化池。并且它比活性污泥池体积小，对水质适用性强，耐冲击性能好，出水水质稳定，不会产生污泥膨胀，同时在生物接触氧化池中采用了新型弹性立体材料，它具有实际比表面积大、微生物挂膜，脱膜方便，在同样有机负荷条件下，比其他填料对有机物的去除率高。能提高空气中的养在水中的溶解度。

(4)由于在AO生物处理工艺中采用了生物接触氧化池，其填料的体积负荷比较低，微生物处于自身氧化阶段，因此产泥量较少。此外，生物接触氧化池所产生污泥的含水率远远低于活性污泥池所产生污泥的含水率。因此，污水经WSZ系列污水处理设备后所产生的污泥量较少，一般仅需90天左右排一次泥。

(5)除采用了常规的鼓风机消音措施外(如隔振垫、消音器等)，还在鼓风机房内壁设置了新型的吸音材料，使设备运行时的噪音低于50分贝，减轻了对周围环境的影响。

(6)配有土壤脱臭措施，其利用钢筋混凝土结构池体上部空间设置了改良土壤及布气管。当恶臭成份通过土壤层溶解于土壤所含的水份中，进而由于土壤的表面吸附作用及化学反应转入土壤，最终被其中的微生物分解而达到脱臭的目的。

(7)全自动的电器控制系统及设备损坏报警系统，设备可靠性好，因此平时一般无需专人管理，只需每月或每季度的维修与保养。

三、工艺流程图

1.生活污水一体化设备工艺流程说明

废水经格栅拦截去除水中废渣、纸屑、纤维等固体悬浮物，进入调节池，在调节池内均质、均量后经泵提升至A级生物池，在A级生物池段异养菌将 污水中可溶性有机物水解为有机酸，使大分子有机物分解为小分子有机物，不溶性的有机物转化成可溶性有机物，将蛋白质、脂肪等污染物进行氨化。在O级生物池段存在好氧微生物及消化菌，其中好氧微生物将有机物分解成CO2和H2O;在充足供氧条件下，硝化菌的硝化作用将NH3-N氧化为NO3-，通过回流控制返回至A级生物池，在缺氧条件下，异氧菌的反硝化作用将NO3-还原为分子态氮，接触氧化池出水自流进入沉淀池进行沉淀，沉淀池出水进入过消毒池进行二氧化氯消毒，消毒出水达标排放。

污泥池的污泥一部分回流至A级生物池，剩余污泥定期外运处置。

1、A级生物池(缺氧池)

将污水进一步混合，充分利用池内高效生物弹性填料作为细菌载体，靠兼氧微生物将污水中难溶解有机物转化为可溶解性有机物，将大分子有机物水解成小分子有机物，以利于后道O级生物处理池进一步氧化分解，同时通过回流的硝炭氮在硝化菌的作用下，可进行部分硝化和反硝化，去除氨氮。

2、O级生物池(生物接触氧化池)

该池为本污水处理的核心部分，分两段，前一段在较高的有机负荷下，通过附着于填料上的大量不同种属的微生物群落共同参与下的生化降解和吸附作用，去除污水中的各种有机物质，使污水中的有机物含量大幅度降低;后段在有机负荷降低的情况下，通过硝化菌的作用，在氧量充足的条件下降解污水中的氨氮，同时也使污水中的COD值降低到更低的水平，使污水得以净化。两段式设计能使水质降解成梯度，达到良好的处理效果，同时设计采用相应导流紊流措施，使设计更合理。

曝气方式采用微孔曝气，这样的设计能有效的避免管路由于处理废水产生的污泥堵塞，延长使用寿命，提高氧利用率高。

3、沉淀池

沉淀是污水中的悬浮物在重力作用下，与水分离的过程。这种工艺简单易行，分离效果好，在各类污水处理系统中往往是不可缺少的一种工序。

此处沉淀池作用是进行固液分离去除生化池中剥落下来的生物膜和悬浮污泥，使污水真正净化，使出水效果稳定。

4、消毒池

二沉池出水流入消毒池进行消毒，使出水水质符合卫生指标要求，合格外排。

消毒池内设计消毒装置，导流板，消毒设计投加氯片接触的消毒方式。该投加方式具有投加方便，简单安全等特点，经消毒后的水再排入市政污水管道或附近水域。

5、污泥池

二沉池污泥经污泥泵定时排至污泥池，并设污泥回流装置，部分污泥回流至A级生物处理池进行硝化和反硝化，既减少了污泥的生成，也利于污水中氨氮的去除。剩余污泥进行污泥浓缩，和好氧消化，污泥上清液回流排入调节池再处理，剩余污泥定期抽吸外运(每年二至三次)。

6、清水池

消毒池出水进入清水池，可直接达标排放或者中水回用。

四、技术特点

1、停留时间

污水在设备池体停留时间达16小时，采用二级生化处理，停留时间充足，出水达标且稳定;

2、配有硝化液回流泵和污泥回流泵，保证出水氨氮指标，同时减少污泥量;

3、风机水泵都是一备一用，杜绝单一连续使用;

4、电控采用PLC微电脑触摸屏全自动控制，淘汰老式的手动按键控制;

5、进水配有圆盘布水器，保证进水均匀，防止短流;

6、进水管装有流量调节系统，可以控制进水流量，进水量稳定;

7、曝气头采用倒置，边角采用斜置，防止出现曝气死角;智能控制风量，防止扰动挂膜污泥;曝气管采用环形安装，防止曝气不均匀;

8、可埋于地下也可放于地上，模块化设计，机构紧凑，节省占地面积;

五、地埋式设备主要参数：

项目/型号	WSZ-1	WSZ-3	WSZ-5	WSZ-7.5	WSZ-10	WSZ-15	WSZ-20	WSZ-30	WSZ-40	WSZ-50
处理量m3/h3	1	3	5	7.5	10	15	20	30	40	50
设备件数	1	1	1	1	2	2	2	3	4	4
污泥吸附及初沉池	1.8	5.5	9	14	18	27	36	50	82	100
接触氧化池（m3）	5.0	14.5	24	36	44	63	83	130	170	200
二沉池表面负荷 （m3/m2h）	1.2	1.3	1.3	1.3	1.2	1.2	1.5	1.5	1.5	1.6
消毒池（m3）	0.6	1.8	2.8	4	5.5	8	10	15	20	25
风机型号	HC-25IS	HC-30IS	HC-50C	HC-50IS	HC-60IS	HC-80S	HC-100S	HC1-100S	HC-100S	HC-100S
风机功率（kw）	0.4	0.75	1.5	2.2	2.2	3.7	5.5	5.5	5.5×2	5.5×2
台数	2	2	2	2	2	2	2	2	3	3
水泵型号	AS10-2CB					AS16-CB			AS30- 2CB
水泵功率kw	1.0					1.6			2.9
最大件重（t）	5	6	7	10	8	10	10.5	10.5	10.5	12
设备总重（t）	5.5	6.5	8	11	17	20	21	29	38	42
占地面积（m2）	6	14	20	30	50	65	75	115	155	185

注：以上参数及设备尺寸仅供参考，设计时请以我公司实际参数及图纸尺寸为准！
