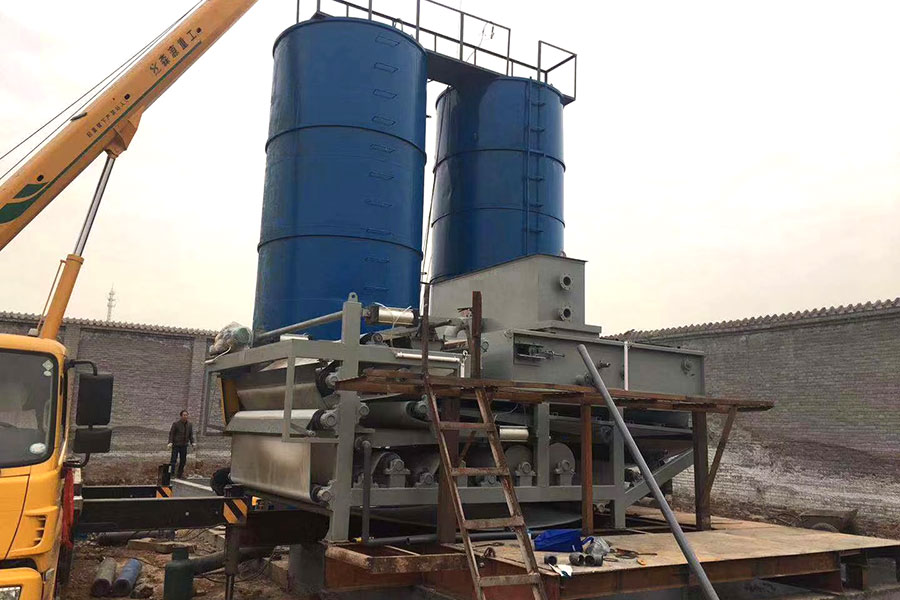

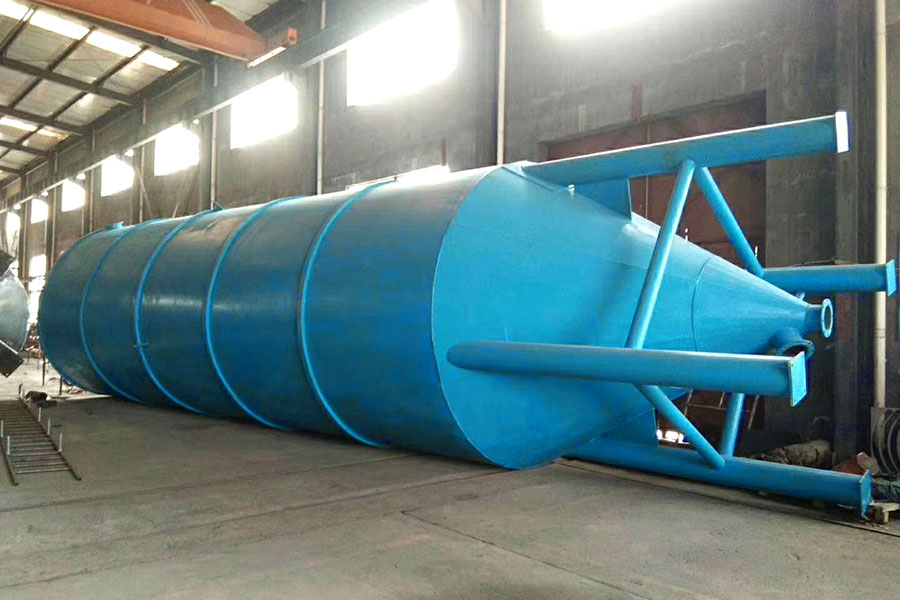

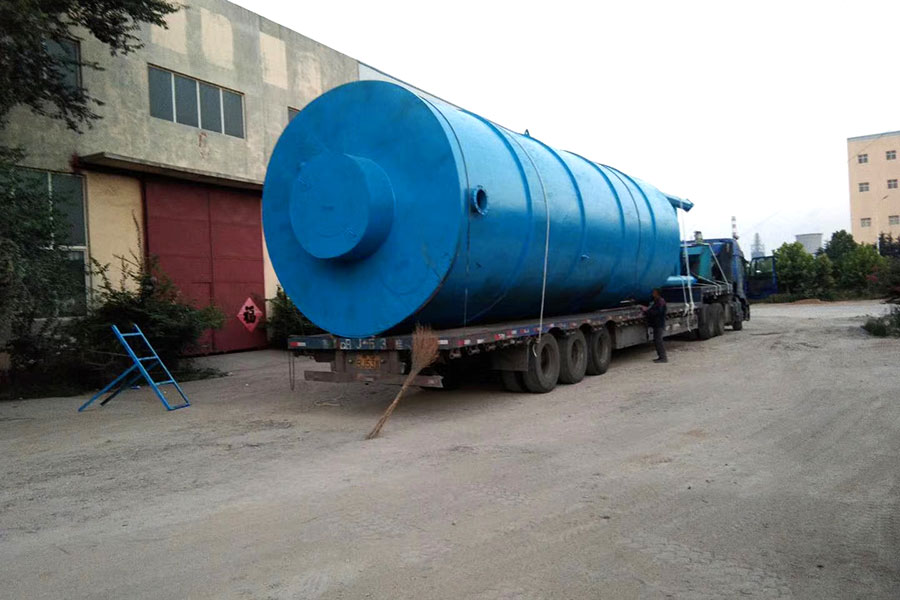

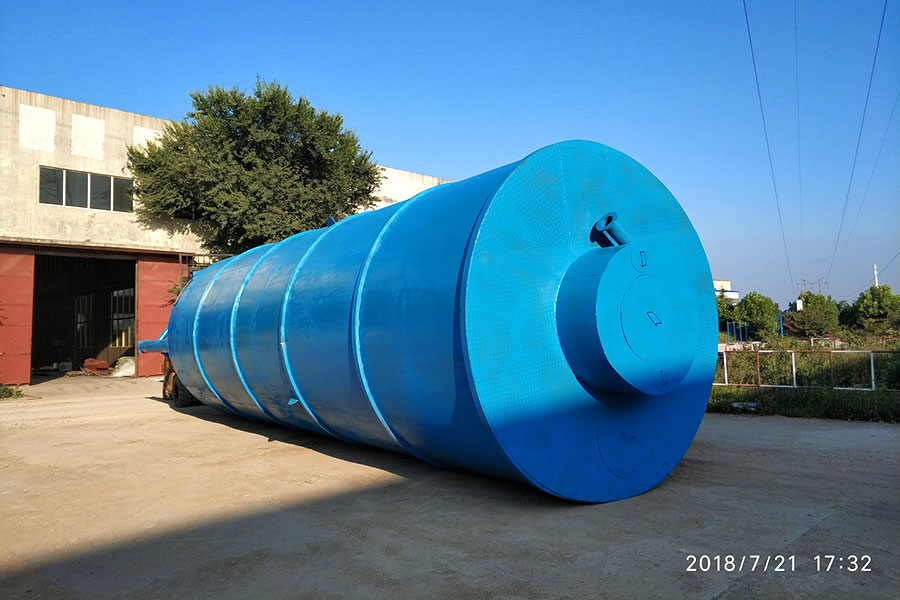

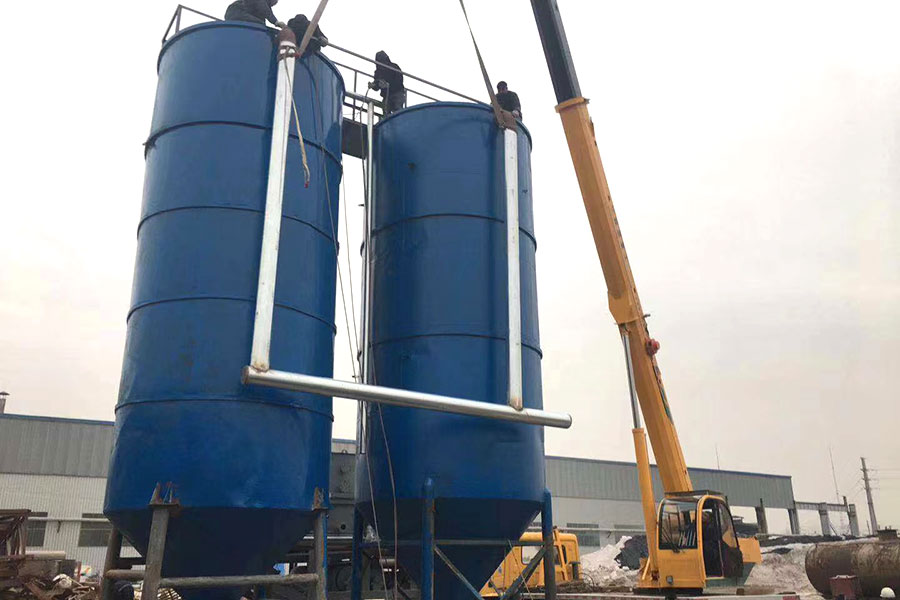

污泥浓缩塔 -产品图片

污泥浓缩塔-摘要

节能减排污泥浓缩塔，包括塔体、隔板和控制阀，所述塔体的底部两侧分别设置有用于通入空气的进气口和用于排出浓缩污泥的出泥口;所述隔板倾斜设置在塔体的底部，且其较高的一端位于进气口侧，较低的一端位于出泥口侧;所述隔板将塔体底部分隔成了两个区域，位于进气口侧的为曝气区，位于出泥口侧的为污泥区;所述隔板较高的一端与塔体进气口一侧设有间隔，较低的一端与塔体底部、出泥口一侧也设有间隔;所述出泥口设有螺旋泥水分离器，螺旋泥水分离器包括螺旋体和刮刷;本实用新型使得新加入的污泥能够预先进行曝气，避免污泥释放磷，收集后的泥沙可以循环利用，节能减排。

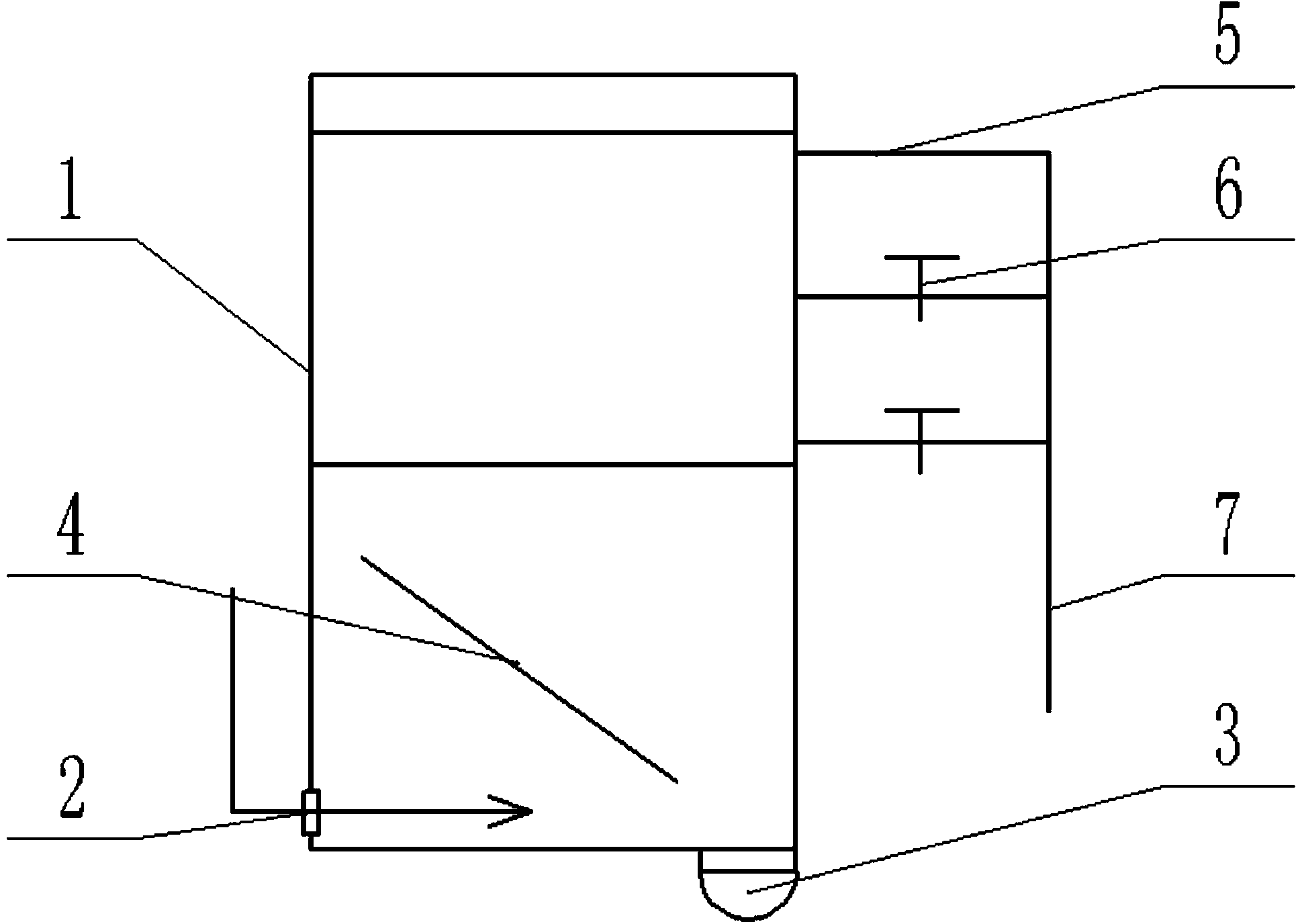

摘要附图

污泥浓缩塔-摘要

1.一种节能减排污泥浓缩塔，包括塔体、隔板和控制阀，其特征在于，所述塔体的 底部两侧分别设置有用于通入空气的进气口和用于排出浓缩污泥的出泥口;所述隔板倾斜 设置在塔体的底部，且其较高的一端位于进气口侧，较低的一端位于出泥口侧;所述隔板 将塔体底部分隔成了两个区域，位于进气口侧的为曝气区，位于出泥口侧的为污泥区;所 述隔板较高的一端与塔体进气口一侧设有间隔，较低的一端与塔体底部、出泥口一侧也设 有间隔;所述控制阀设置在塔体的上部，塔体连通排清液口;相邻两个控制阀之间相隔预 设距离;控制阀为自动控制阀;所述塔体的顶部设有溢流管;所述出泥口设有螺旋泥水分 离器，螺旋泥水分离器包括螺旋体和刮刷，所述螺旋体设置在U形槽内，U形槽与螺旋体 之间设置有衬板，出泥口由蓄水部和沉积部组成，沉积部由向内收拢的倾斜壁和弧形底部 构成，弧形底部呈U形与U形槽相配，弧形底部上设置有聚砂口，弧形底部向聚砂口倾斜， 聚砂口处于螺旋体底部，倾斜壁上紧贴设置有刮刷，刮刷通过出泥口侧壁设置有操作把手， 出泥口侧壁上设置有斜向滑槽。

2.根据权利要求1所述的节能减排污泥浓缩塔，其特征在于，所述刮刷为塑胶软毛 刷。

3.根据权利要求1所述的节能减排污泥浓缩塔，其特征在于，所述塔体为横截面为 “D”形的柱体。

污泥浓缩塔-说明书

一种节能减排污泥浓缩塔

污泥浓缩塔-技术领域

本实用新型涉及节能减排领域，具体是一种节能减排污泥浓缩塔。

污泥浓缩塔-背景技术

随着农村城市化的发展，分散式生活污水引起的水源污染问题日益严重。在城乡结合 带，在农村或城市污水管网难以到达的区域，产生的生活污水一般是直接排入到河道中， 从而使河水污染越来越严重。城市污水经污水厂处理，污水达标排放后，留下的污泥含水 率大，通常需要对污泥进行浓干(浓缩和干化);现有的污泥浓缩塔，沉淀在塔体底部的浓 缩污泥会释放出磷到上层清液中，影响到污水处理系统的除磷效果。

污泥浓缩塔-新型实用内容

本实用新型的目的在于提供一种节能减排污泥浓缩塔，以解决上述背景技术中提出的 问题。

为实现上述目的，本实用新型提供如下技术方案：

一种节能减排污泥浓缩塔，包括塔体、隔板和控制阀，所述塔体的底部两侧分别设置 有用于通入空气的进气口和用于排出浓缩污泥的出泥口;所述隔板倾斜设置在塔体的底 部，且其较高的一端位于进气口侧，较低的一端位于出泥口侧;所述隔板将塔体底部分隔 成了两个区域，位于进气口侧的为曝气区，位于出泥口侧的为污泥区;所述隔板较高的一 端与塔体进气口一侧设有间隔，较低的一端与塔体底部、出泥口一侧也设有间隔;所述控 制阀设置在塔体的上部，塔体连通排清液口;相邻两个控制阀之间相隔预设距离;控制阀 为自动控制阀;所述塔体的顶部设有溢流管;所述出泥口设有螺旋泥水分离器，螺旋泥水 分离器包括螺旋体和刮刷，所述螺旋体设置在U形槽内，U形槽与螺旋体之间设置有衬板， 出泥口由蓄水部和沉积部组成，沉积部由向内收拢的倾斜壁和弧形底部构成，弧形底部呈 U形与U形槽相配，弧形底部上设置有聚砂口，弧形底部向聚砂口倾斜，聚砂口处于螺旋 体底部，倾斜壁上紧贴设置有刮刷，刮刷通过出泥口侧壁设置有操作把手，出泥口侧壁上 设置有斜向滑槽。

进一步的，所述刮刷为塑胶软毛刷。

进一步的，所述塔体为横截面为“D”形的柱体。

与现有技术相比，本实用新型有效防止沉淀在塔体底部的浓缩污泥释放磷到上层清液 中;还能够进一步避免送入塔体的空气在上升过程中影响污泥的沉淀;通过预曝气槽可以 进一步使得进料的污泥不容易影响当前污泥的沉淀，并且可以使得新加入的污泥能够预先 进行曝气，进一步杜绝厌氧反应，避免污泥释放磷;本实用新型有效的将塔体底部的泥沙 聚集到一起，便于螺旋体带动泥沙脱水清理，给使用者带来方便，收集后的泥沙可以循环 利用，节能减排。
